Comment fonctionne la détection de personnes par marqueur radioélectriques ?
La détection de personnes par marqueur radioélectrique exploite les signaux radios émis depuis un boîtier et couvre une zone de l’environnement restreinte. Les personnes aux alentours, lorsqu’elles sont équipées d’une balise (badge, étiquette, montre, etc…) sont, quand elles se situent dans la zone couverte, détectées et un signal d’avertissement sonore et/ou visuel est donné au conducteur. Le dispositif est équipé d’un ou plusieurs boîtiers émetteurs d’onde radios couplé à des badges de réception. Le personnel non équipé de ces badges ne sera pas détecté par le dispositif.

Ce système de détection implique le port d’un marqueur radioélectrique par les travailleurs à proximité. Il est par conséquent nécessaire d’identifier en amont et d’équiper les personnes qui ont accès à la zone d’évolution des engins :
Toute personne devant réaliser des missions régulières à proximité de l’engin ;
Toute personne amenée à se trouver temporairement dans la zone ;
Conducteurs des engins pouvant devenir piétons et ainsi être également exposé au risque de collision engin-piéton.

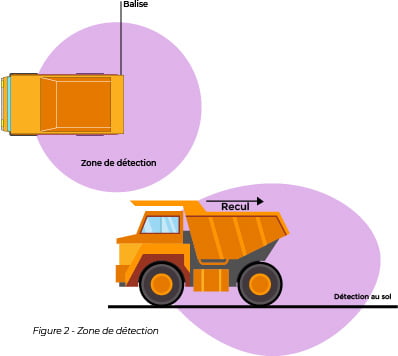

La zone de détection couverte par les antennes émettrices radioélectriques des dispositifs de détection
Selon l’emplacement d’installation et les conditions environnementales, la zone de détection peut être variable. En l’absence de tout obstacle, la zone forme quasiment un cercle. Le diamètre de ce dernier est ajustable en paramétrant la puissance de la balise ou les sensibilités des marqueurs. La géométrie n’est toutefois pas variable. Le volume de la zone de détection se propage tout autour du véhicule, un piéton équipé d’un marqueur évoluant latéralement à l’engin sera aussi détecté.
L’un des avantages les plus significatifs de ce type de dispositif est la détection de personnes équipées dans toutes les positions (allongé, accroupi, etc…) se trouvant dans la zone.

Capacités de détection
Toute personne équipée de marqueur se situant dans la zone de détection paramétrée de l’antenne émettrice sont détectés. Néanmoins, certains facteurs peuvent influer :
Le bon fonctionnement des marqueurs radioélectriques portés par les piétons doit être contrôlé régulièrement ;
Les obstacles métalliques peuvent déformer la zone de détection ou masquer complètement les ondes émises par le marqueur ou l’antenne.
Les parasites électromagnétiques peuvent également perturber la détection des marqueurs (téléphone, talkie-walkie, matériel informatique, four à induction, etc…)
Les dispositifs existants sur le marché
Différentes marques proposent des systèmes de détection de marqueurs radioélectriques. Il est primordial de vérifier que l’équipement a bien été conçu pour les engins mobiles.
Les marqueurs radioélectriques sont généralement sous forme de boîtier à porter à la ceinture ou à insérer dans une poche de vêtement. Il faut veiller à ce que ce dernier ne gêne pas le porteur dans ses mouvements. Nous vous conseillons de ne pas dépasser une du marqueur de 100g et une dimension de 70x55x20 mm.
Attention
Certains modèles offrent la possibilité d’inhiber la détection d’un marqueur porté. La présence d’un piéton avec un marqueur inhiber ne sera plus détectée dans la zone dangereuse d’évolution, augmentant immédiatement le risque. Un appareil en plein fonctionnement peut se voir inhiber suite à un mauvais mouvement de la personne. Nous vous conseillons de proscrire cette fonctionnalité dans le cadre de la prévention des collisions engins-piétons.
Quand utiliser les systèmes de détection de personne par marqueurs radioélectriques ?
Les dispositifs de détection de personne par marqueur radioélectrique offrent une solution viable pour la détection des piétons à proximité des zones d’évolutions des engins à vitesse relativement réduite. Leur utilisation est limitée aux chantiers fermés ou à accès réglementé. Lors de déplacement à des vitesses plus importantes, une vigilance supplémentaire doit être accordée afin d’assurer que la présence de porteurs de marqueurs n’engendrera pas un nombre important d’alertes.
Gestion des badges
Une gestion des badges garantissant le bon port des marqueurs radioélectriques pour toute personne exposée doit être mise en place. Cette gestion est simplifiée et recommandée pour des sites fermés ou à accès réglementés. Lorsque ces conditions sont réunies, l’efficacité du dispositif est reconnue.
Performance du système
La performance du système de détection de piéton par marqueurs radioélectriques est directement liée au nombre et à l’emplacement d’implantation des antennes sur le véhicule ainsi que de leur paramétrage. Le tout, pour assurer une couverture de la zone de danger globale même en cas d’obstacle métallique.
La présence de rayonnements électromagnétiques parasites peut perturber le dispositif doit être vérifié.
Le bon fonctionnement doit être régulièrement vérifié.
Pour conclure sur les systèmes de détection par marqueurs radioélectriques
Principales caractéristiques
Marqueur radioélectrique | |
Fonction de détection | Détection d’un marqueur radioélectrique porté par les piétons |
Principe de détection | Détection du signal radio émis présent dans le volume de détection |
Zone de détection | Volume variable dépendant des conditions d’installation |
Porté | De 0 à 20 m |
Géométrie |
|
Dimensions | Réglable |
Fluctuation | Possible selon les conditions d’environnement (obstacles métalliques) |
Observation | Difficilement réglable avec précision. La détection peut se faire au-delà des murs |
Temps de réponse | Inférieur à 500 ms sans fluctuation |
Possibilité de non détection | Faible
|
Possibilité de fausses détection | Faible
|
Synthèse
Caractéristiques | Recommandations | |
Éléments à prendre en compte pour le choix | Détection par porteurs d’un marqueur | Prendre les mesures pour équiper toute personne exposée |
Pas de rétablissement de visibilité pour le conducteur | Prévoir en supplément un dispositif dédié | |
Nécessité de garantir le port d’un marqueur |
| |
Sensibilité aux rayonnements électromagnétiques | Vérifier l’absence de sources parasites | |
Certaines fonctionnalités peuvent avoir un impact sur la détection | Proscrire l’inhibition des marqueurs | |
Éléments à prendre en compte pour la mise en œuvre | Zone de détection difficilement réglable et pouvant varier |
|
Précautions d’utilisation | Détection liée au bon fonctionnement des marqueurs | Prévoir des mesures pour assurer la vérification régulière et les états de fonctionnement.
Proscrire l’utilisation des talkie-walkie |
